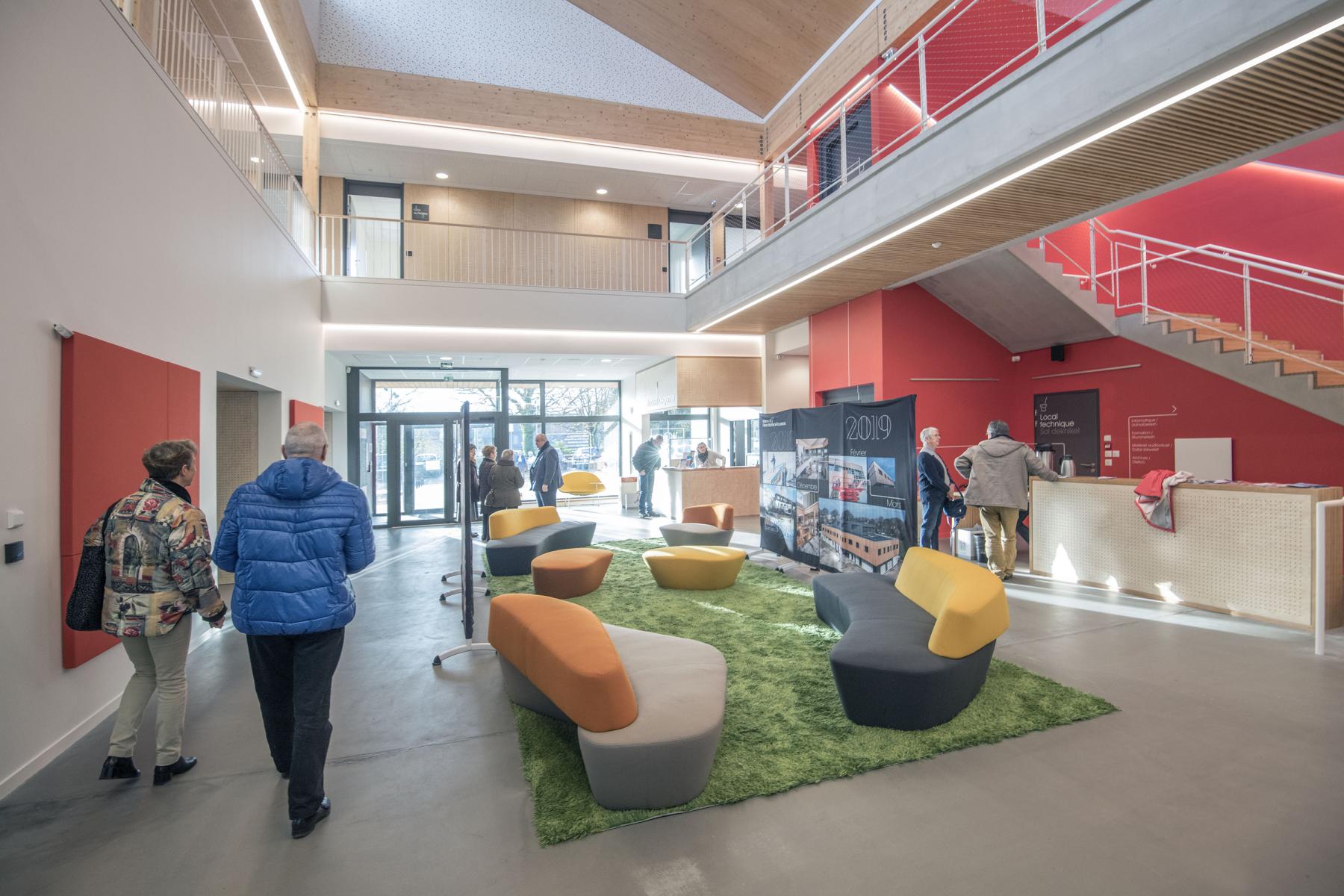

L'ensemble des circulations s'articulent autour un noyau en béton orange. Rappelant le foyer, sa teinte se marie avec le veinage des essences de bois utilisées: bouleau, hêtre, épicéa. Le bois, par contraste, se trouve sur les murs périphériques des circulations et constitue la structure de l'étage prenant appui sur le noyau, il est mis en valeur par l’éclairage intégré dans les poutres. Les sheds en CLT semblent décollés de la structure en lamellé-collé et laissent entrer la lumière naturelle au cœur du bâtiment. La signalétique et le portrait, comme fil d'Ariane, ont été dessinés par Soho

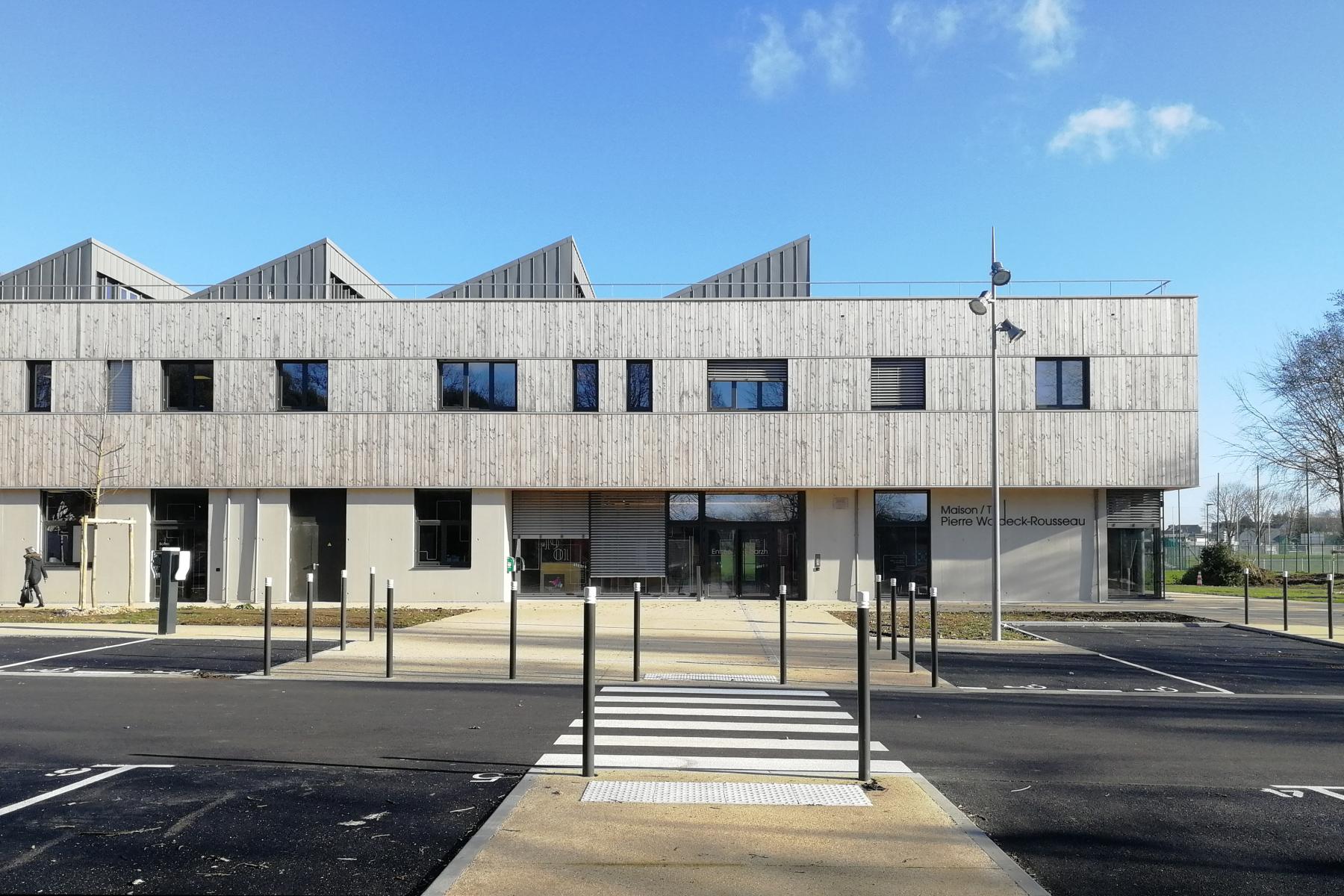

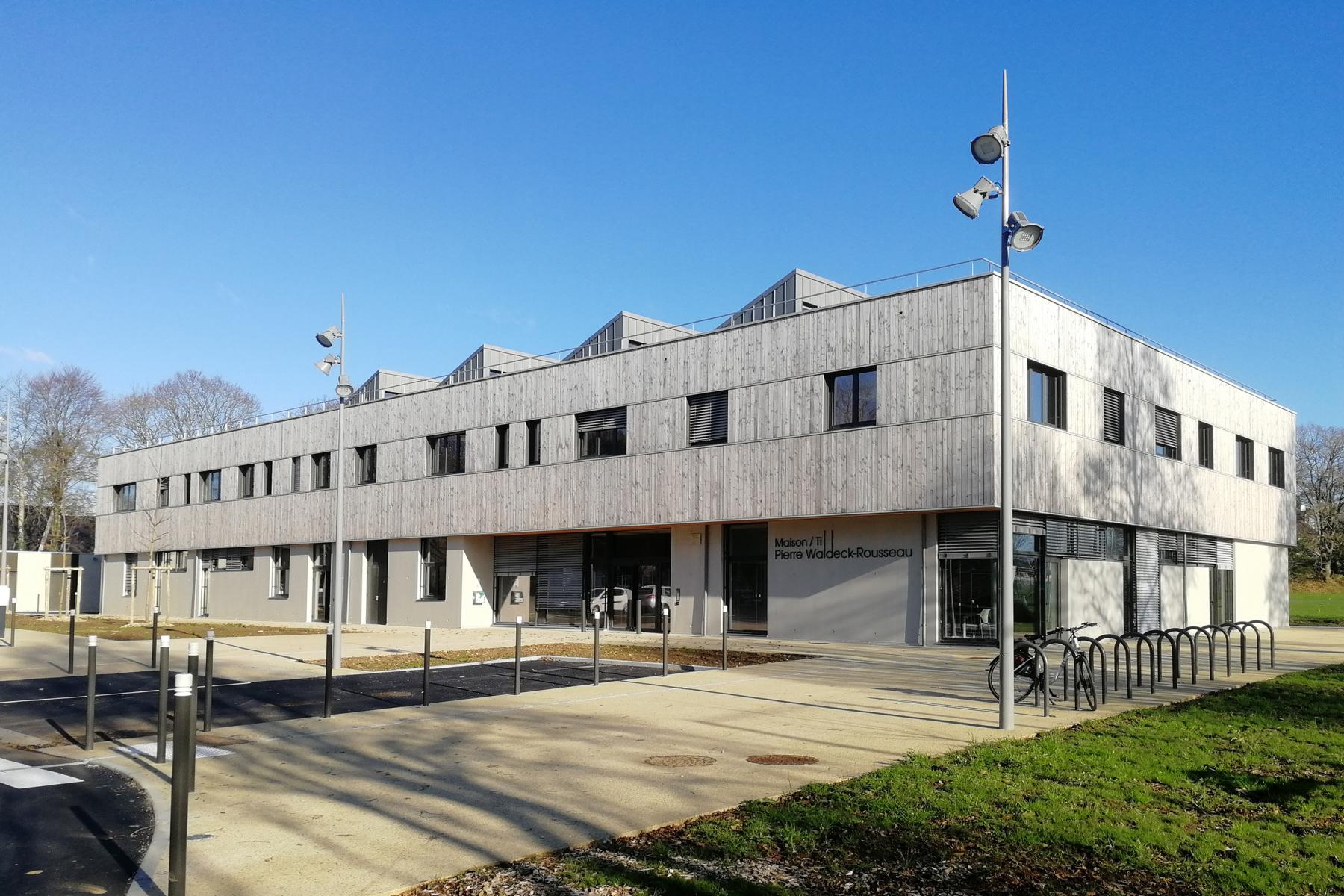

Un concept architectural simple : un volume de bois posé sur un socle de béton. Ce dispositif constructif est une réponse: au climat local, aux usages, et à l’horizontalité du paysage. La toiture en sheds assure une transition entre l’habitat pavillonnaire au nord et la zone d’activité au sud. La lumière naturelle passant par les sheds et les trémies inonde les circulations au centre du bâtiment et tisse des liens entre les niveaux : les bureaux de l’étage et les salles de réunions du rdc. Le bardage bois, brut de sciage, s’inspire de l’écorce des arbres des haies bocagères de la parcelle.
| Catégorie | aménagement bois, aménagement intérieur, Bâtiment / logement |
|---|---|
| Numéro de projet | 4024 |
| Adresse du projet |
1 Allée Monseigneur Jean-René Calloc'h 29000 QUIMPER |
| Date de candidature | 28/01/2020 |
Liste des produits :
| Produit | Essence | Provenances (lieu de croissance du bois) | Marque et certification produit | Finition | |
|---|---|---|---|---|---|
| Panneau massif d'agencement | Épicéa de Sitka | Bretagne |
Approche environnementale : La mutualisation des locaux entre associations a permis d’économiser de la surface construite et chauffée. La compacité de la construction est également un gage d’économie de moyen. L'épicéa de Sitka provient de Bretagne. Les autres essences sont européennes. Toutes sont PEFC. Les sheds apportent des calories gratuites en hiver et limitent l’usage de l’éclairage électrique dans les circulations au coeur du bâtiment. Les calepinages des bois ont été raisonnés et l’usage de matériaux de bois en panneaux bruts et entiers a limité au maximum les transformations et les chutes.
Descriptif technique de l'aménagement : La structure est en ossature bois pour les façades, en poteaux/poutres bois dans les circulations et en CLT pour les murs des bureaux et le complexe de toiture. Les panneaux CLT tot'm X en toiture font 30cm d'épaisseur et ont une portée de 12m d'un seul tenant. L'escalier est réalisé avec un tapis de hêtre Baubuche. Les panneaux acoustiques et d'aménagement sont en CP de bouleau. Le mobilier est réalisé avec ces deux essences.
Structure verticale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Panneau de bois massif (CLT collé ou CLT cloué) | Épicéa de Sitka | Bretagne | Je n'ai pas l'information | ||
| Panneau ossature bois | Europe | Je n'ai pas l'information | |||
| Poteau poutre | Europe | Je n'ai pas l'information |
Structure horizontale :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Plancher béton |
Charpente :
| Produit | Essence | Provenances (lieu de croissance du bois) | Traitements de préservation | Marque et certification produit | |
|---|---|---|---|---|---|
| Panneau massif | Épicéa de Sitka | Bretagne | Je n'ai pas l'information | ||
| Charpente bois lamellé-collé | Épicéa commun | Europe | Je n'ai pas l'information |
Revêtement bois ou dérivés :
| Produit | Essence | Provenances (lieu de croissance du bois) | Marque et certification produit | Finition | Traitements de préservation |
|---|---|---|---|---|---|
| Lame bois massif | Douglas | Bourgogne-Franche-Comté | Aucune finition | Je n'ai pas l'information |
Autre revêtement métallique :
| Produit | |||||
|---|---|---|---|---|---|
| Zinc |
Isolation intérieure des murs :
| Produit | |||||
|---|---|---|---|---|---|
| Laine de roche |
Isolation entre-montant des murs :
| Produit | |||||
|---|---|---|---|---|---|
| Laine de roche |
Approche environnementale : La mutualisation des locaux entre associations a permis d’économiser de la surface construite et chauffée. La compacité de la construction est également un gage d’économie de moyen. L'épicéa de Sitka et le douglas, proviennent de Bretagne ou du Morvan. Les autres essences sont européennes. Toutes sont PEFC. Les sheds apportent des calories gratuites en hiver et limitent l’usage de l’éclairage électrique dans les circulations au coeur du bâtiment. Les calepinages des bois ont été raisonnés et l’usage de matériaux en bois bruts et entiers a limité au maximum les transformations et les chutes.
Descriptif technique : Le rdc est en béton : les murs de refends et les têtes de plancher sont équipés de rupteurs de pont thermiques. L’étage est réalisé : en ossature bois pour les façades, en poteaux/poutres bois dans les circulations et en CLT pour les murs des bureaux et le complexe de toiture. La performance énergétique de la construction est de 15kwh/m²/an pour les besoins de chauffage, soit un niveau passivhaus, sans labélisation. Les valeurs du test d’étanchéité à l’air sont de 0,23 m3/h/m2 et 0,40 V/h. Les panneaux CLT tot'm X en toiture font 30cm d'épaisseur et ont une portée de 12m d'un seul tenant. PEFC (Gestion forestière durable) FSC (Gestion forestière responsable) Certification bas taux de formol (CARB) Marquage CE
Chauffage au Bois : non
