Le Pavillon Réciproque

91120 PALAISEAU - Essonne - Ile de France

BÂTIMENT / LOGEMENT

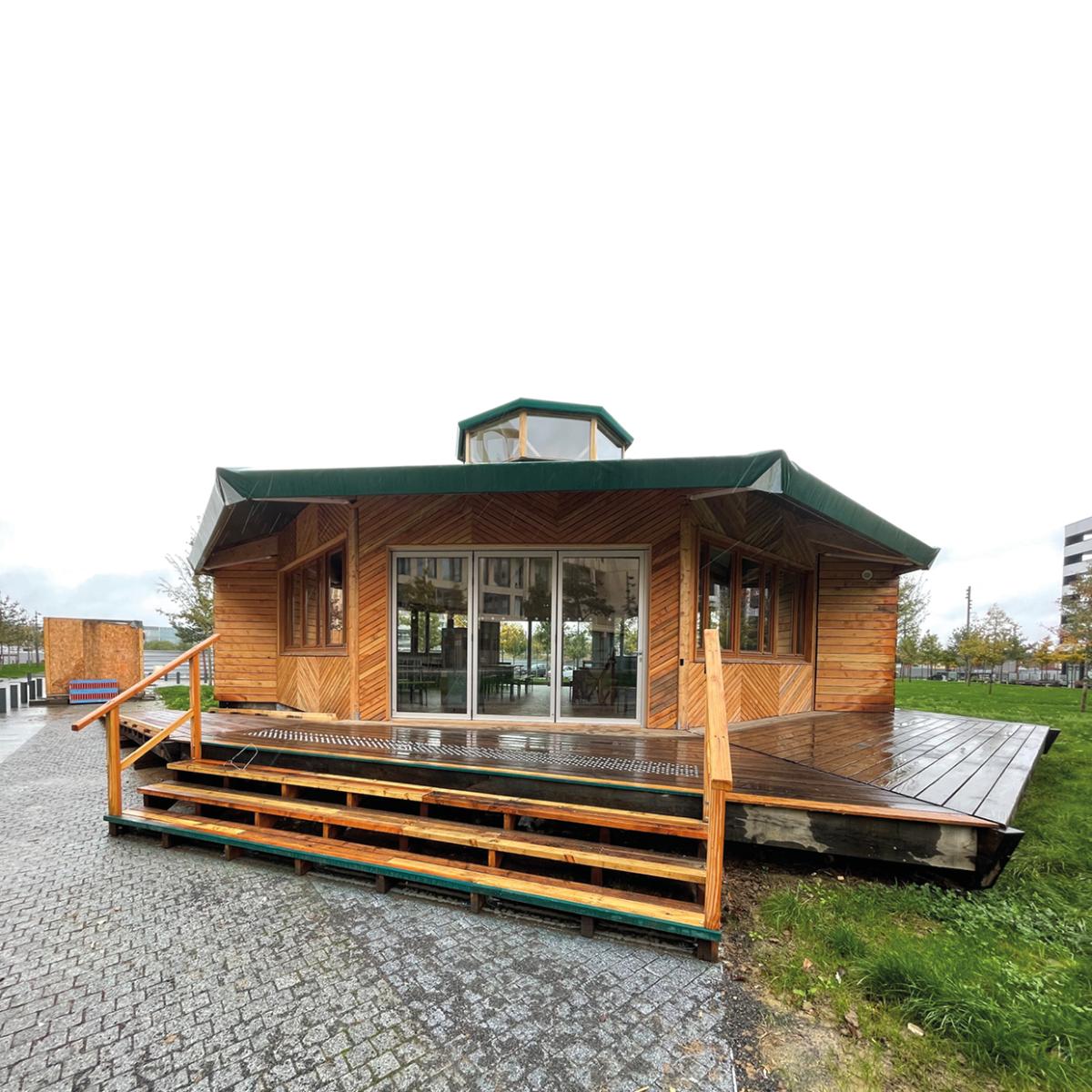

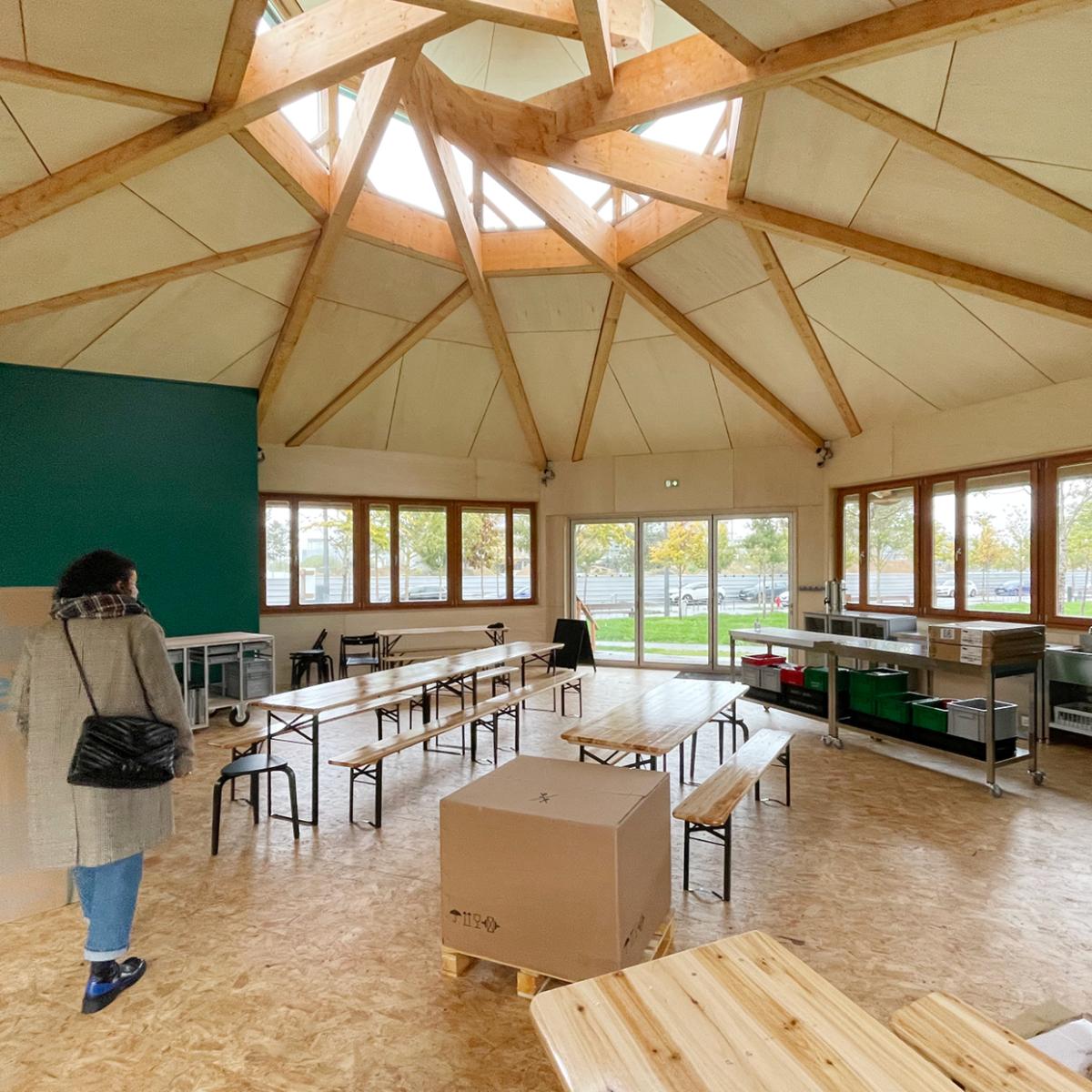

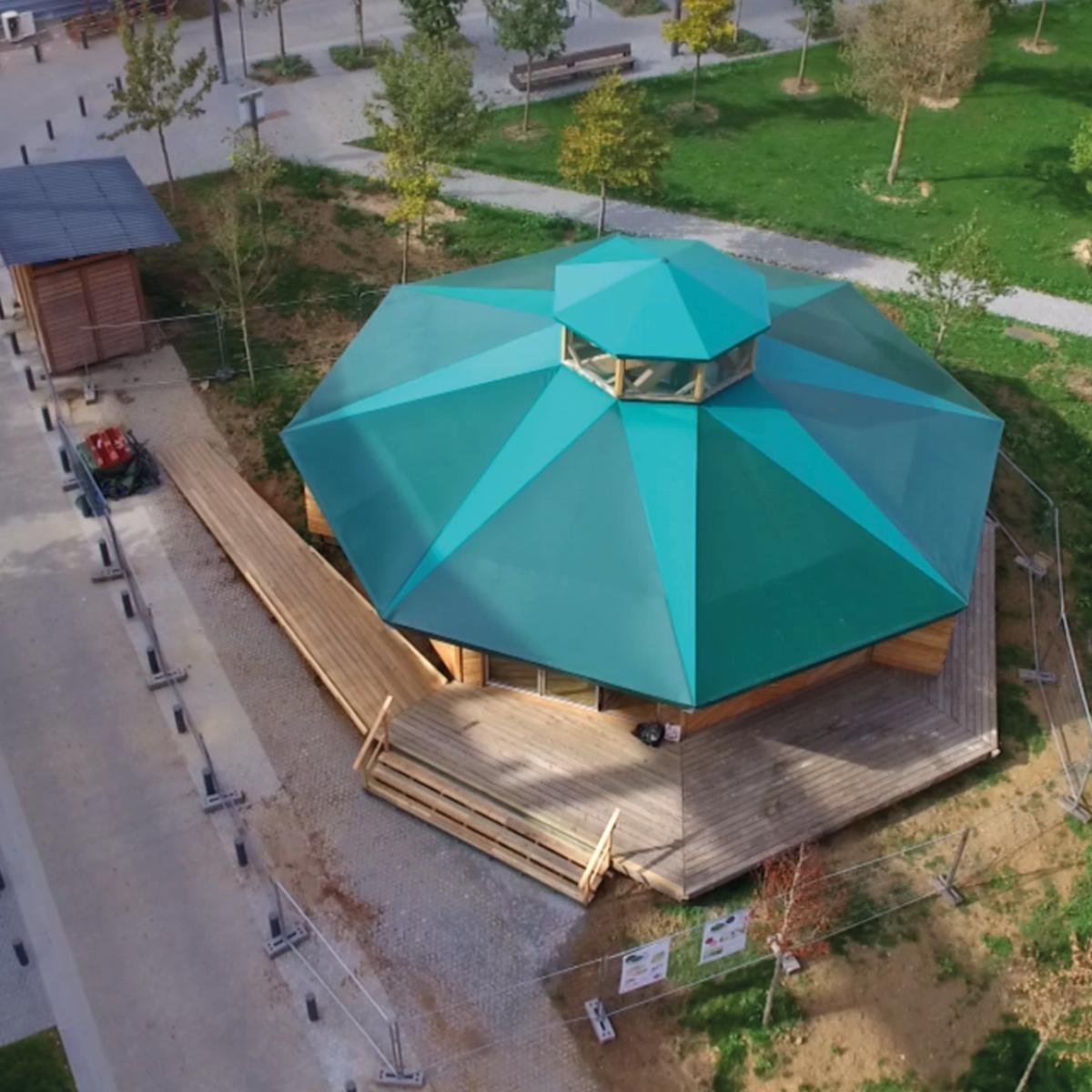

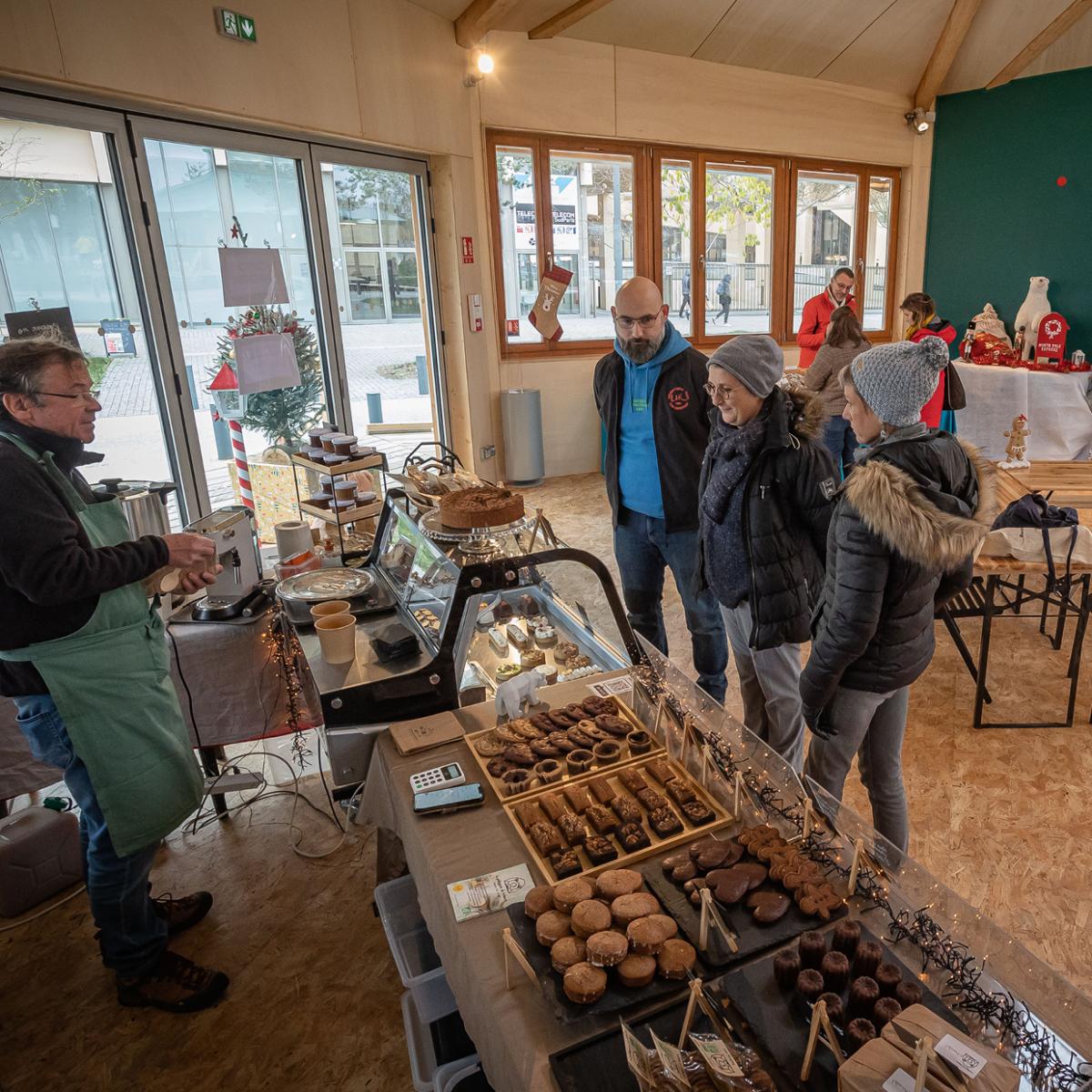

Le Pavillon Réciproque est situé place Marguerite Perey au cœur du campus urbain de Saclay. Accessible de toutes parts par ses usagers, il peut accueillir des événements festifs et des temps publics variés. Vu de l'extérieur, son volume emprunte au kiosque à musique tandis qu’à l’intérieur son plan octogonal révèle une charpente réciproque surmontée d’un lanterneau. D’une hauteur totale de 7,8m et d’un diamètre intérieur de 10,5m, il est construit principalement en bois et avec des matériaux issus de filières de réemploi. Sa surface intérieure est doublée par des terrasses extérieures.

Catégorie Bâtiment / logement
Numéro de projet7319
Adresse du projet Place Marguerite Perey
91120 PALAISEAU
Date de candidature12/01/2023

Bâtiment / logement

Détail projet

Typologie de bâtiment : Neuf
Type de bâtiment : Loisirs,Enseignement ou éducation,Culture
Année de livraison : 2022
Surface totale du bâtiment en m² : 101
Coût total en € HT (hors foncier, hors VRD, hors honoraires) : 348000
Lot bois n°1 concerné : Charpente bois,ossature bois
Volume lot bois n°1 - m³ : 36
Coût du lot bois n°1 - € HT : 125000
Lot bois n°2 concerné : Bardage bois,Menuiserie intérieure bois,Menuiserie extérieure bois
Volume lot bois n°2 - m³ : 8
Coût du lot bois n°2 - € HT : 32000
Bois Français : oui
Matériaux issus du ré-emploi (préciser dans le descriptif technique) : oui
Isolations biosourcées (préciser dans le descriptif technique) : non
Matériaux géosourcés (préciser dans le descriptif technique) : non
Finitions intéreures biosourcées ou géosourcées (préciser dans le descriptif technique) : oui

Structure bois du bâtiment

Structure verticale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Panneau ossature bois, Poteau poutreTempéréHauts-de-FranceAucun traitementBois de France

Structure horizontale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Dalle bois, Solivage traditionnelTempéréHauts-de-FranceAucun traitementBois de France

Charpente :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Caisson de toiture, Charpente bois lamellé-colléTempéréHauts-de-FranceAucun traitementBois de France

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinitionTraitements de préservation
Lame bois massifTempéréHauts-de-FranceBois de FranceAucune finitionAucun traitement

Menuiserie intérieure et extérieure

Menuiserie intérieure :

ProduitEssenceProvenances (lieu de croissance du bois)FinitionMarque et certification produit
ParquetTempéréNouvelle-AquitaineAutres PEFC

Menuiserie extérieure :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinition
Menuiserie boisTempéréÎle-de-FranceJe n'ai pas l'informationLasure

Isolation des murs

Isolation entre-montant des murs :

Produit
Laine de verre
Epaisseur (mm) Isolation entre-montant des murs : 160

Isolation de la toiture

Epaisseur (mm) Isolation entre-montant de la toiture : 200

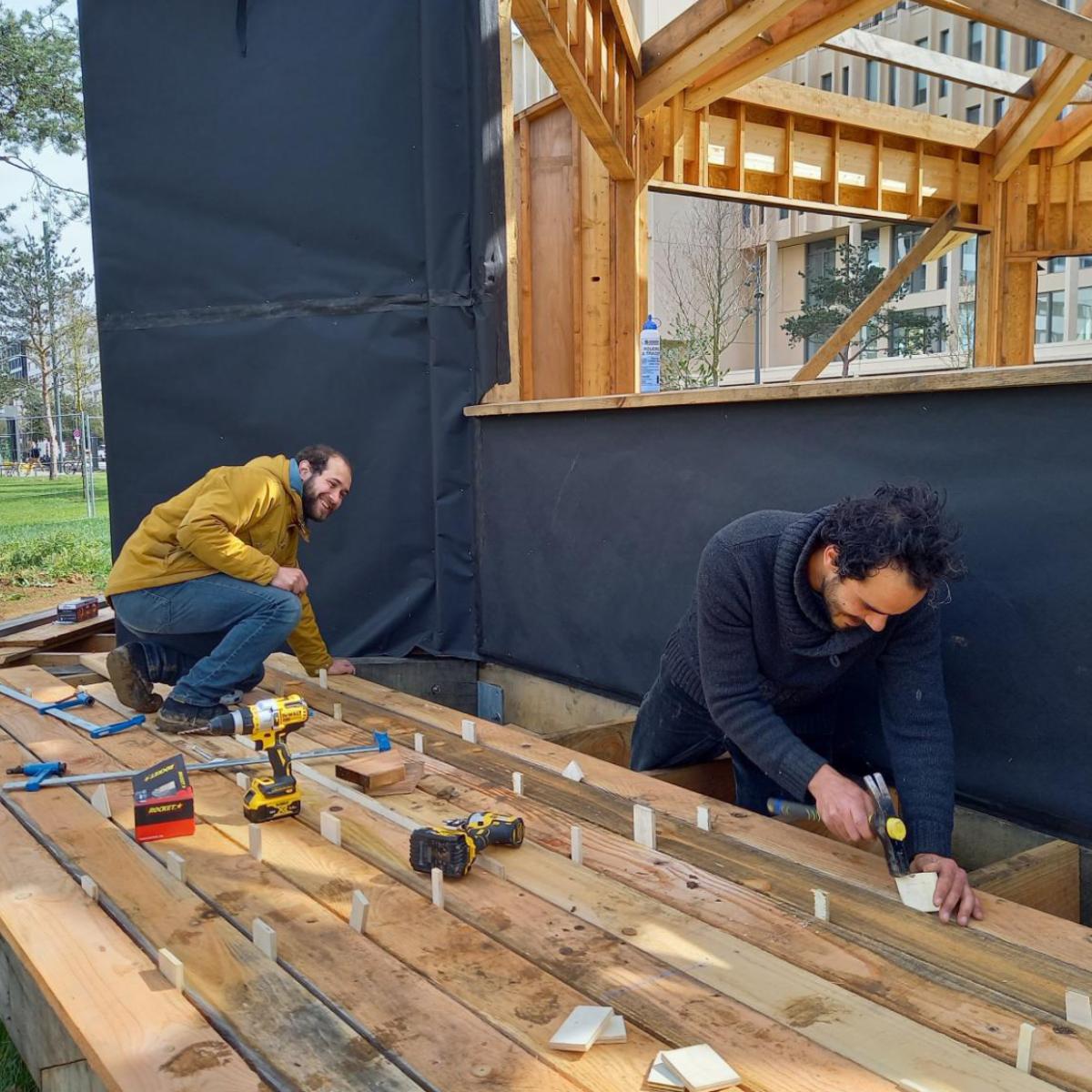

Approche environnementale : Co-conçu pour 2 ans dans un cadre réglementaire peu contraint, la thermique du pavillon est bioclimatique grâce à son orientation, la présence de la lumière naturelle et de protections solaires estivales en débords de toiture. Il est réversible, sans restructuration ni bétonisation du sol naturel qui est une terre fertile. Dès le chantier, le pavillon a été réalisé en écoconstruction avec des matériaux biosourcés ou issus du réemploi en filière régionale. L’ouvrage a été co-construit avec des compagnon.ne.s en insertion professionnelle et des bénévoles durant deux semaines participatives.

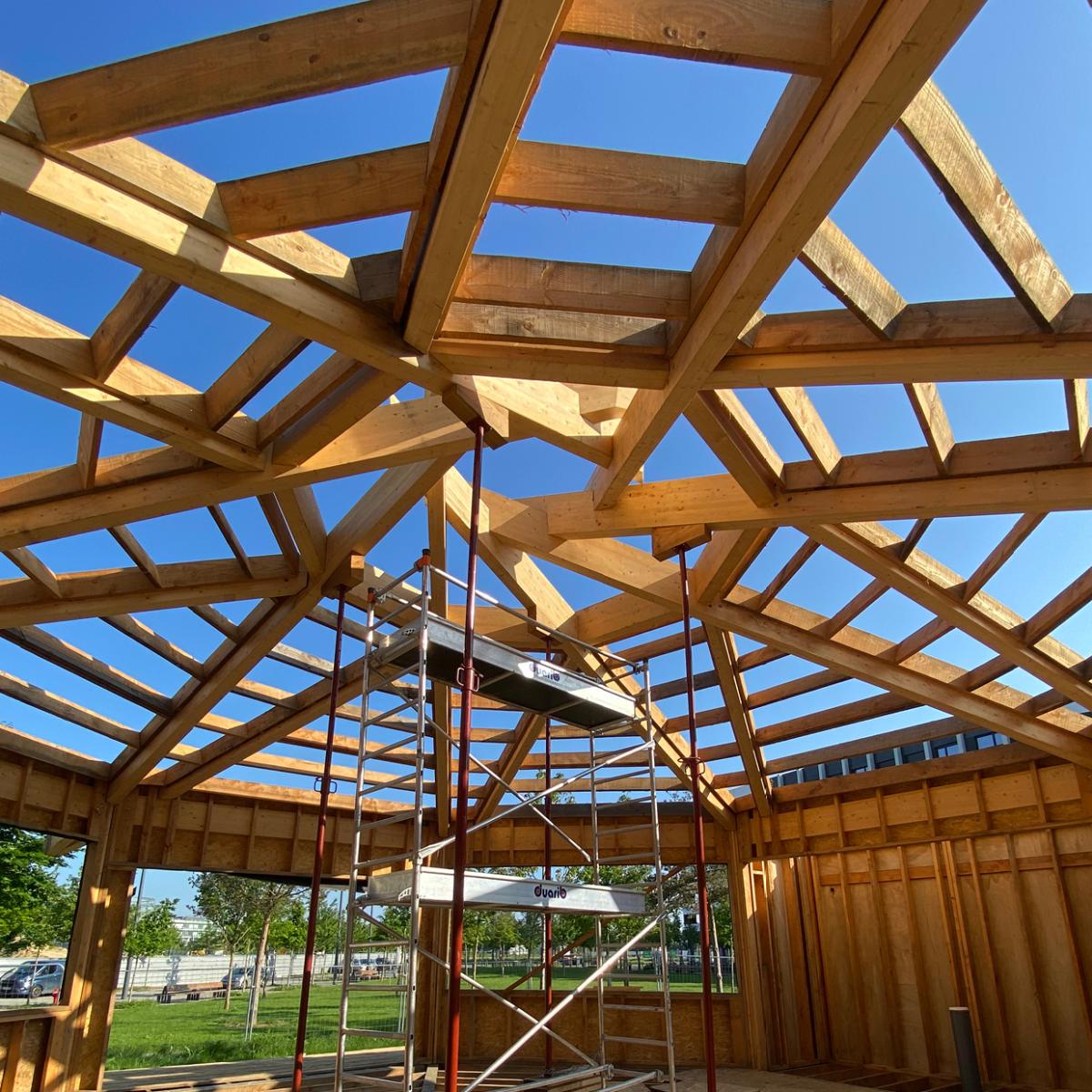

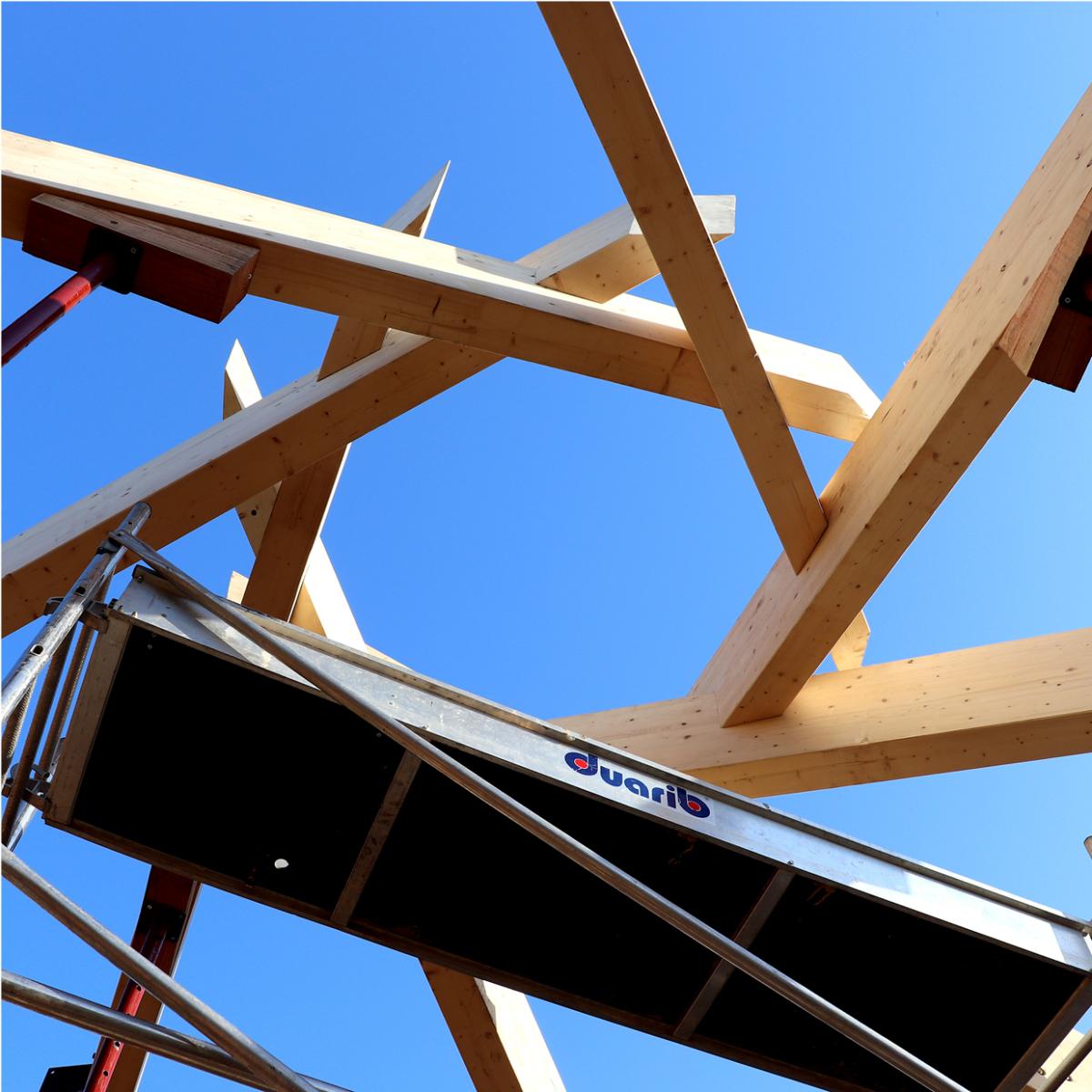

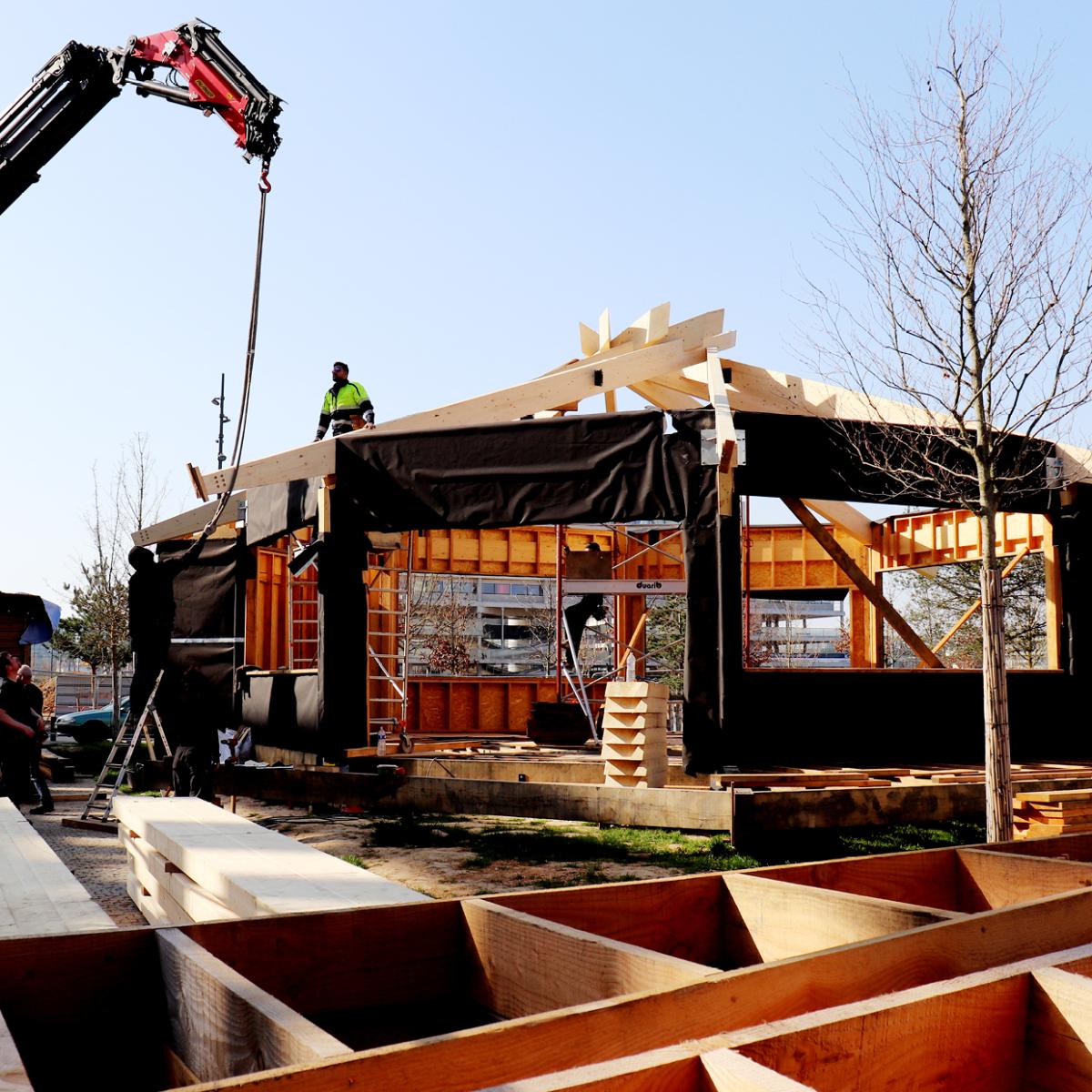

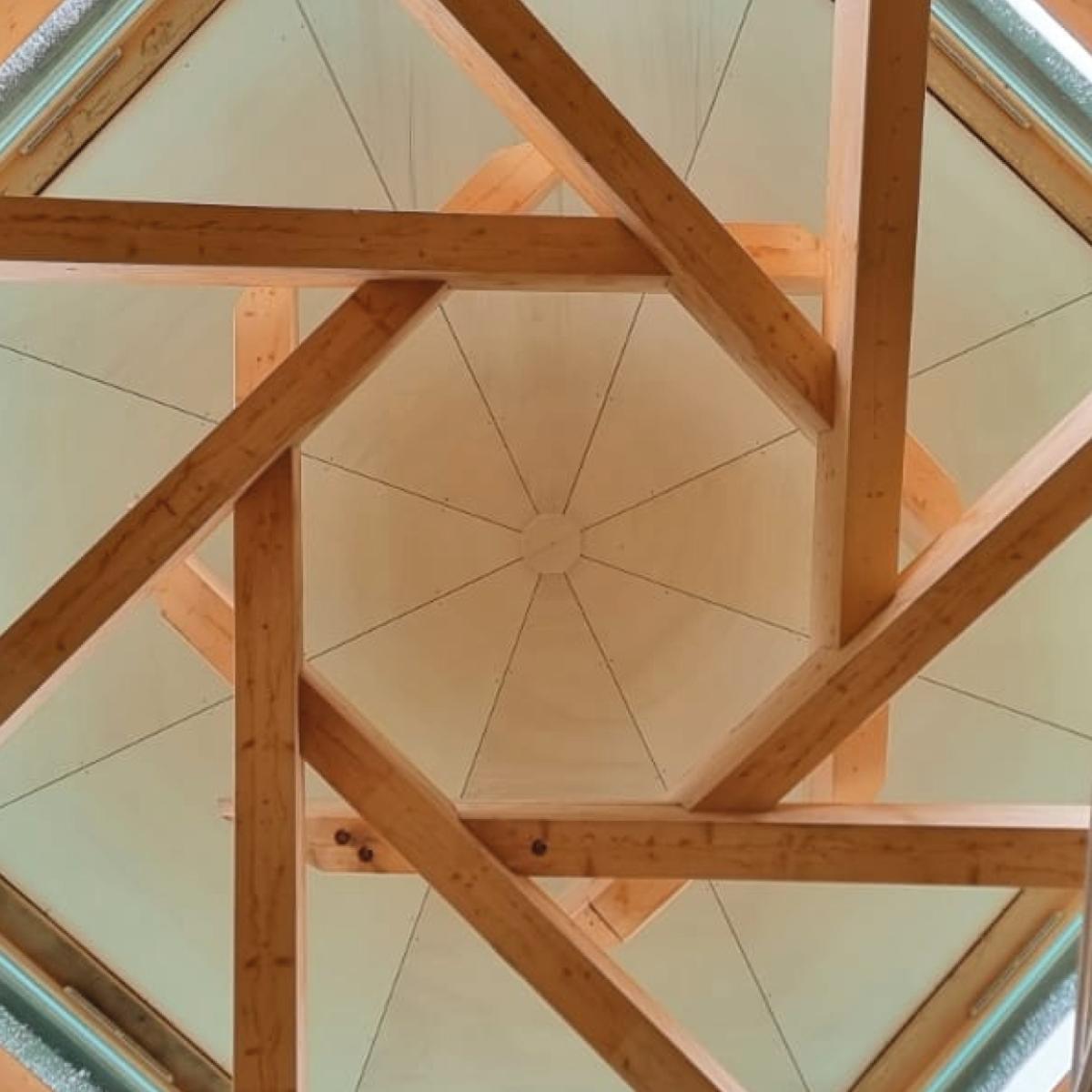

Descriptif technique : Le pavillon est démontable, fait de matériaux biosourcés ou issus de réemploi. Conçu en filière sèche, il est réversible. Fondée sur des pieux métalliques vissés, sa structure bois hybride deux techniques : le poteau-poutre et l’ossature en caissons préfabriqués. Les porteuses de la dalle sont en chêne massif. Solivage, pans de murs et toiture sont en caisson d’ossature en pin douglas, contreventés en panneaux d’OSB. La structure primaire en lamellé-collé d’épicéa forme le volume octogonal et avec ses 8 poteaux et ses arêtiers principaux et secondaires. En rive, à la sablière et à l’oculus, trois niveaux de couronnes octogonales ceinturent et brident la torsion du volume. Dans la structure, chacun devient stable grâce à son voisin par un jeu de solidarité et d’équilibre réciproque.

Chauffage au Bois : non
Certifications, labels et marques bâtiment : Aucun
Données déclaratives

Acteurs du projet

Maître d'ouvrage (2)

Maître d'ouvrage - État ou collectivité (locale et territ)

EPA PARIS SACLAY (91)

Autres

LE SENS DE LA VILLE (75)

Etudes et ingénieries (3)

Maître d’œuvre - Architecte associé

QUIDAM (75)

Bureau d'études structure bois

B-A-BOIS (54)

Bureau d'études thermique

NOWATT INGENIERIE (75)

Entreprises des lots bois (2)

Constructeur bois

DEPUIS 1920 (93)

Autre lot de la construction (en lien avec le bois)

QUATORZE (75)
