Gymnase Cherifi

69140 RILLIEUX-LA-PAPE - Rhône - Auvergne-Rhône-Alpes

BÂTIMENT / LOGEMENT

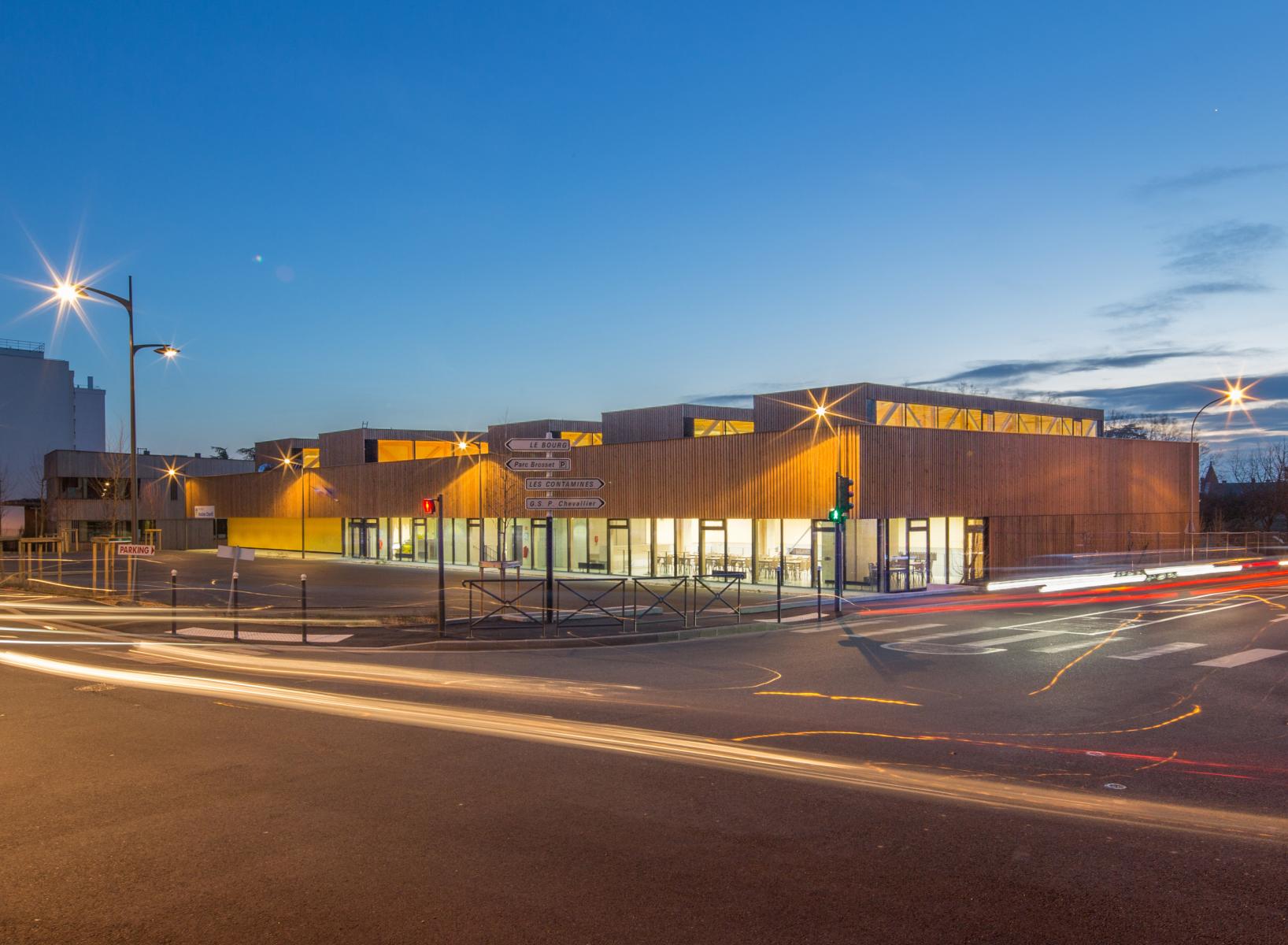

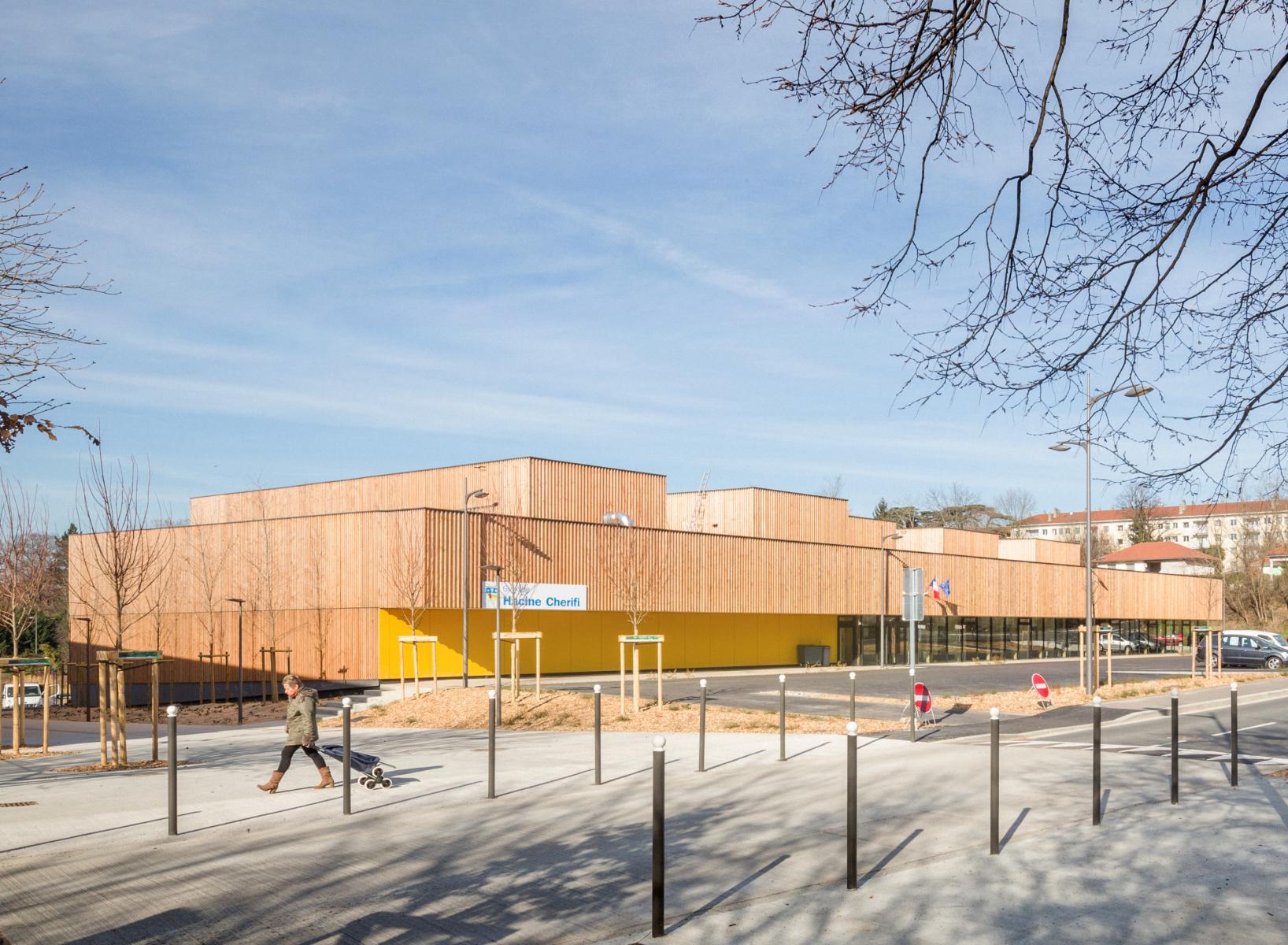

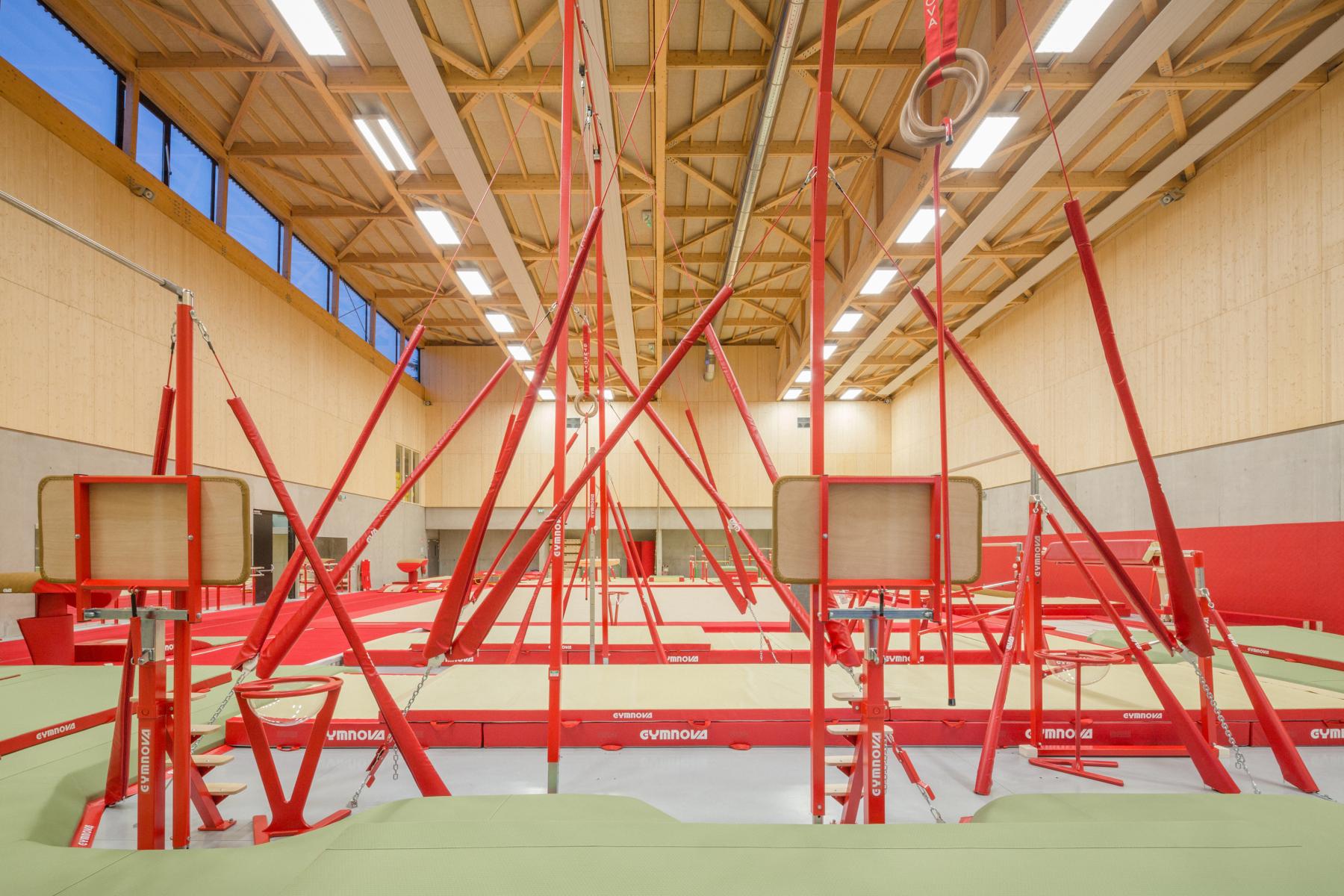

Le programme accueille une salle multisports et une salle de gymnastique, des gradins de 200 places, un espace cafétéria et différents locaux de supports. Le volume important du gymnase, imposé par les activités sportives qu'il abrite, est recoupé par le jeu de hauteur des sheds et par l'utilisation du dénivelé du terrain. L'accès à l'équipement est assuré depuis le haut des gradins de telle sorte que la hauteur sur rue est à la moitié de la hauteur réelle. Ce dispositif atténue l'impact de ce grand volume et le rapproche de l'échelle des bâtiments de l'école primaire, présents sur le même ilot. L'ensemble est recouvert d'un bardage bois vertical et affiche une certaine neutralité. Sur la rue, une avancée de toiture protège les accès le long du parvis. Sa façade vitrée filante ouverte sur l'espace public, offre des vues à travers l'équipement sportif, le bar et l'espace d'accueil.

Catégorie Bâtiment / logement
Numéro de projet2667
Adresse du projet 69140 RILLIEUX-LA-PAPE
Date de candidature25/03/2015

Bâtiment / logement

Détail projet

Typologie de bâtiment : Neuf
Type de bâtiment : Sport
Année de livraison : 2014
Surface totale du bâtiment en m² : 2500
Coût total en € HT (hors foncier, hors VRD, hors honoraires) : 5000000
Volume lot bois n°1 - m³ : 583
Coût du lot bois n°1 - € HT : 3000000
Bois Français : non

Structure bois du bâtiment

Structure verticale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Poteau poutre

Structure horizontale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Non précisé

Charpente :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Charpente bois lamellé-collé

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinitionTraitements de préservation
Lame bois massif

Menuiserie intérieure et extérieure

Menuiserie extérieure :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinition
Menuiserie bois

Isolation des murs

Isolation intérieure des murs :

Produit
Paille

Isolation entre-montant des murs :

Produit
Paille
Epaisseur (mm) Isolation entre-montant des murs : 360

Isolation extérieure des murs :

Produit
Paille

Isolation de la toiture

Approche environnementale : Le gymnase utilise la paille comme isolantde façade et de toiture. Le bois est fortement utilisé dans la structure et en revêtement extérieur et intérieur (583 m3 de bois utilisé). Les eaux pluviales sont gérées sur la parcelle par le biais de bassins de rétention mutualisés avec le groupe scolaire. La ventilation est assurée par une centrale double flux avec récupération de chaleur. Le chauffage est produit par une chaudière bois mutualiste avec l'école voisine.

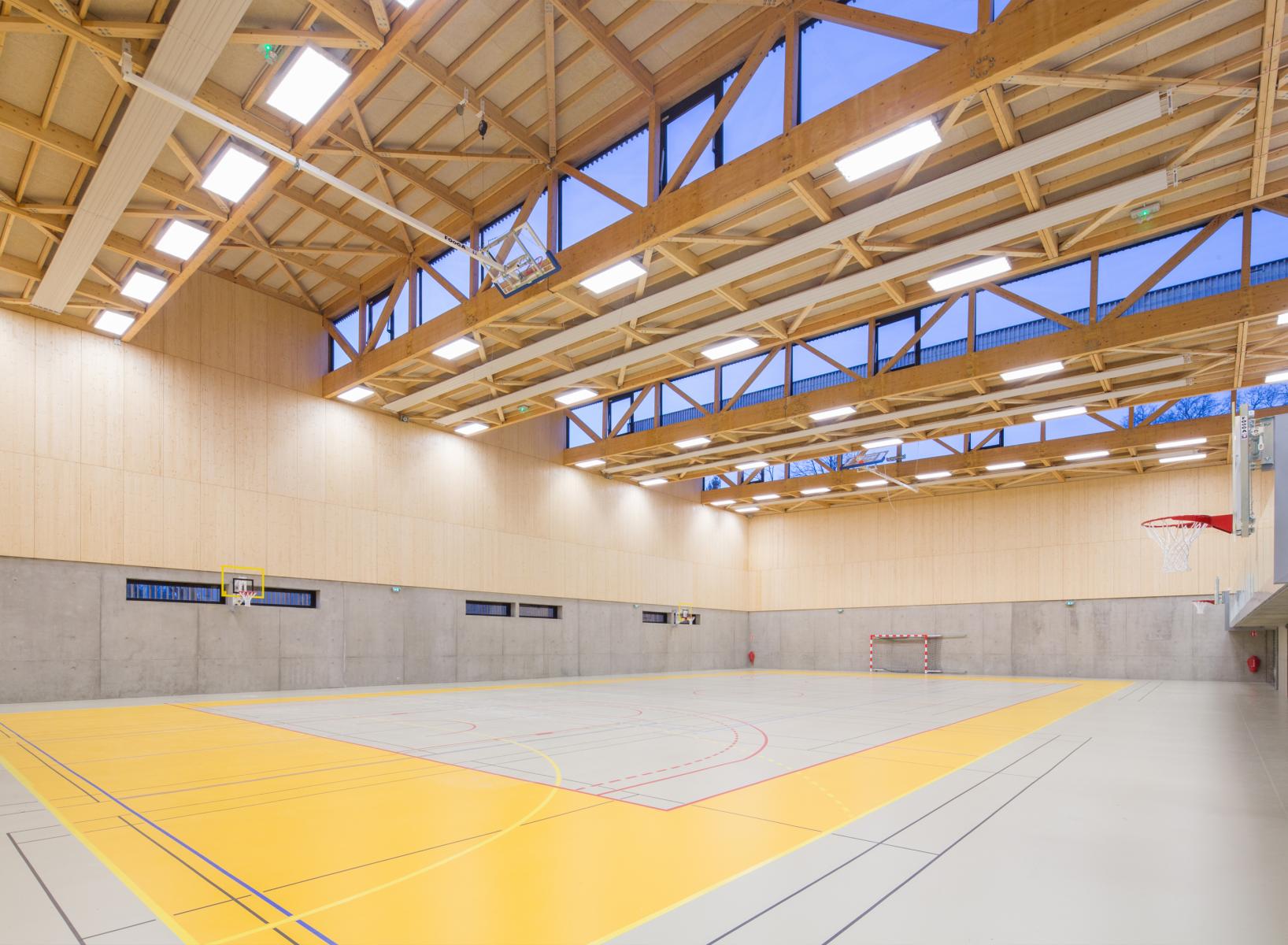

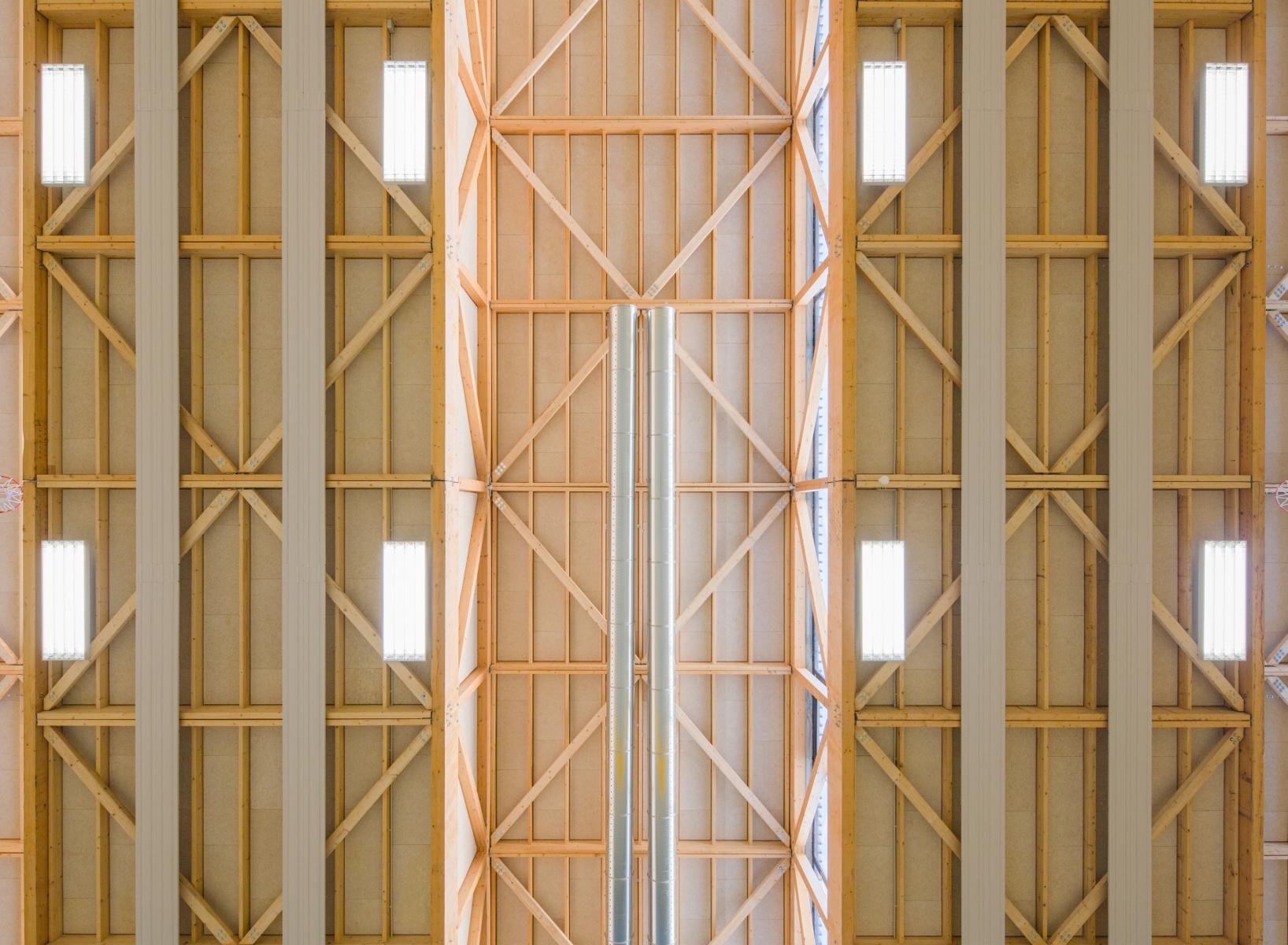

Descriptif technique : Le bâtiment est constitué d'un socle en béton surmonté d'une charpente en poutres treillis bois, et habillé de caissons bois et paille pour les façades et la couverture. A l'intérieur, les ouvrages de construction sont très largement visibles. Le socle en béton ou les charpentes bois ne reçoivent aucun habillage ou plafond et restent apparents. L'ensemble utilise 583 m3 de bois sous différentes formes. Le chauffage est assuré par une chaudière bois. PEFC (Gestion forestière durable)

Chauffage au Bois : oui
Appareil de chauffage au bois : Chaudière
Certifications, labels et marques bâtiment : Effinergie,Effinergie,BBC Effinergie rénovation
Données déclaratives

Acteurs du projet

Maître d'ouvrage (1)

Maître d'ouvrage - État ou collectivité (locale et territ)

VILLE DE RILLIEUX (69)

Etudes et ingénieries (3)

Maître d'œuvre - Architecte mandataire

TECTONIQUES ARCHITECTES (69)

Bureau d'études thermique

INDDIGO (73)

Economiste

TECTONIQUES INGENIEURS (69)

Entreprises des lots bois (1)

Charpentier

LIFTEAM (73)




* : L'entreprise n'est plus active
