batiments modulaires bois 3D

38530 PONTCHARRA - Isère - Auvergne-Rhône-Alpes

BÂTIMENT / LOGEMENT

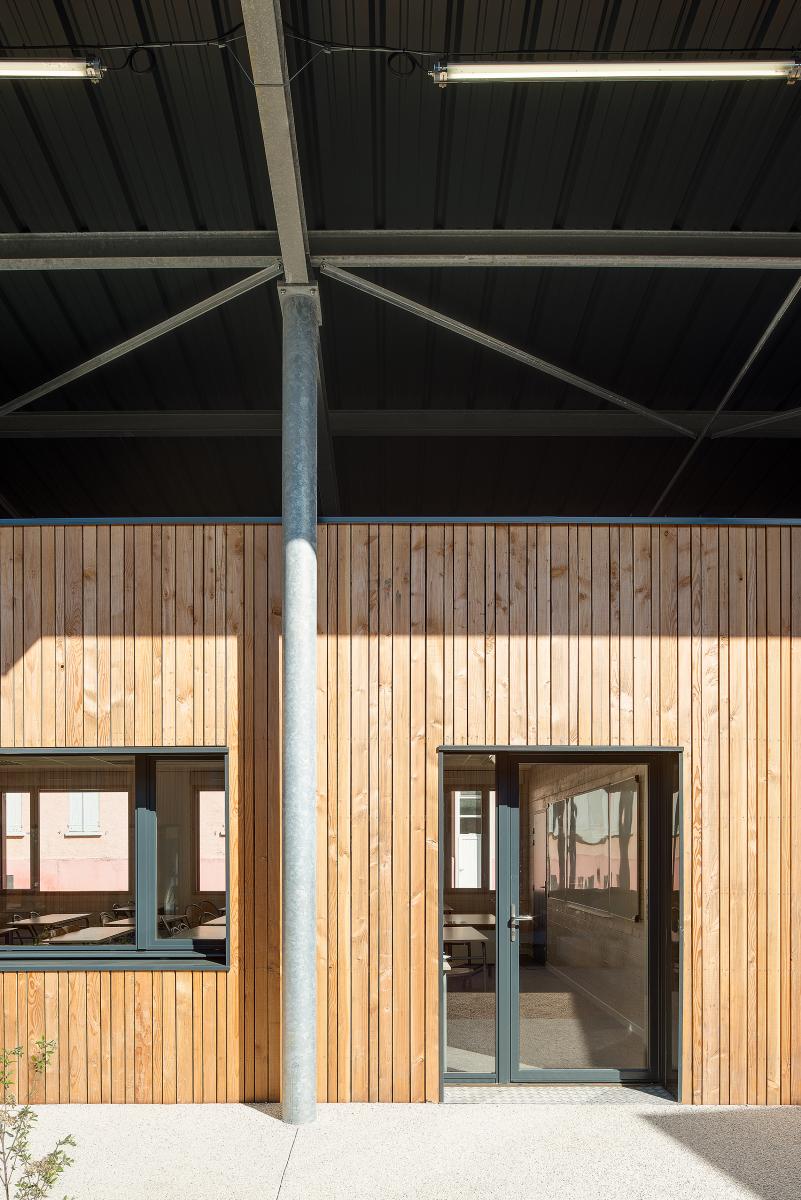

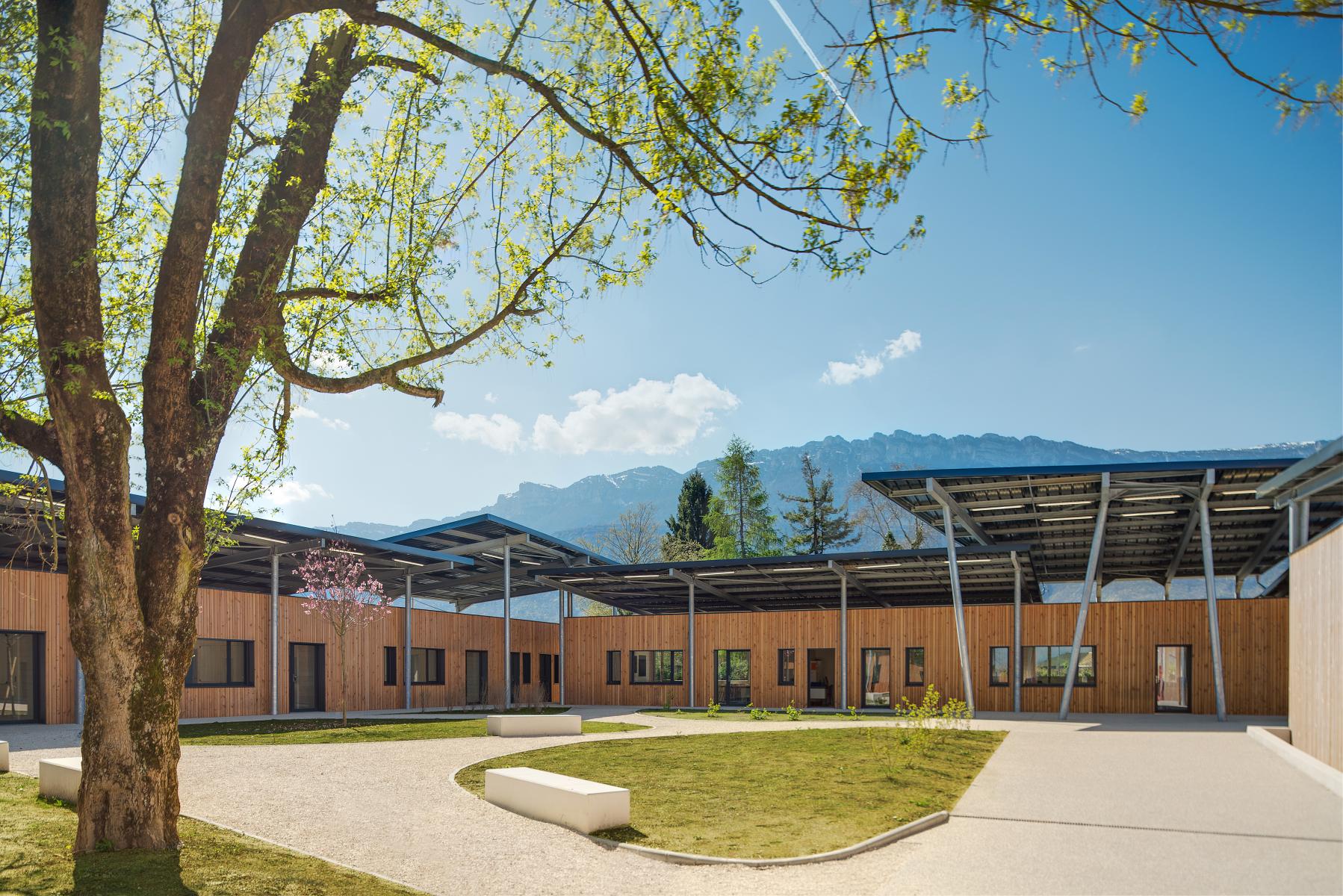

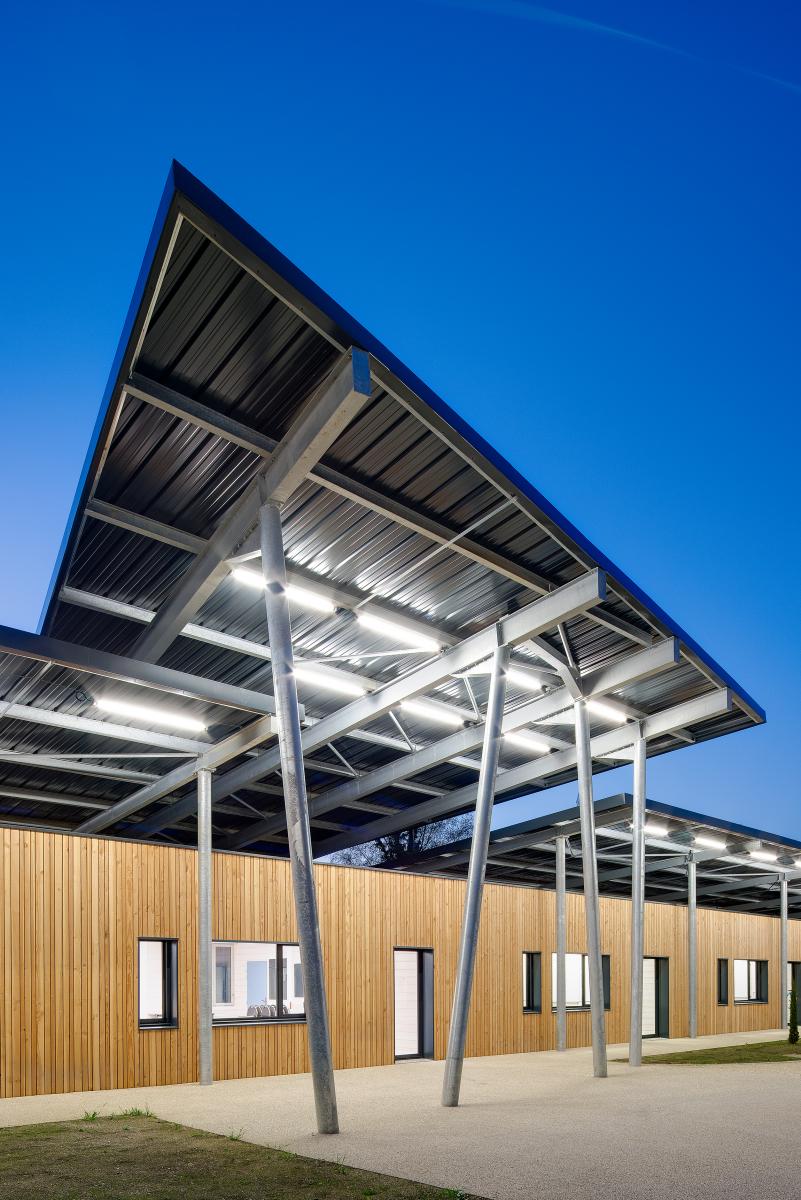

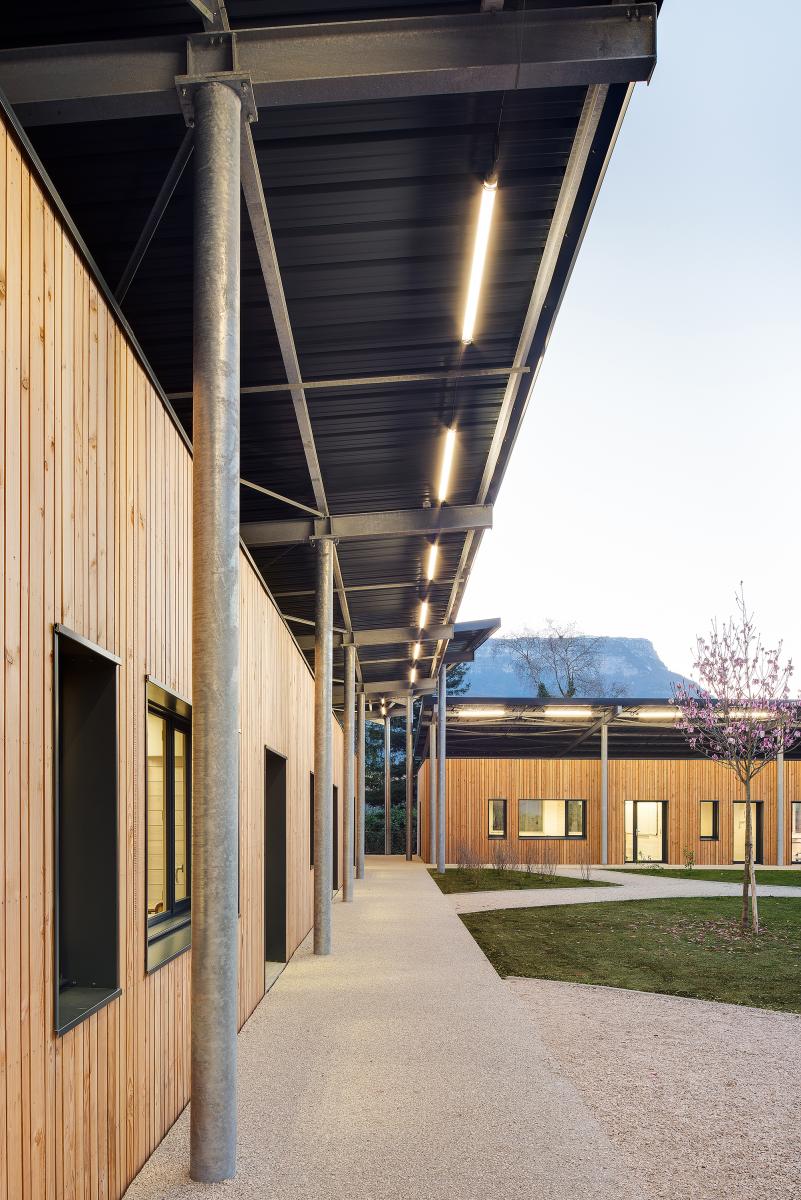

Pour faire face provisoirement à l'augmentation des effectifs sur le lycée de Pontcharra, la Région Rhône Alpes nous demande de mettre en places des bâtiments modulaires 3D respectant la RT 2012, et facilement déplaçable à l'avenir. Notre réponse technique & architecturale se porte immédiatement sur une solution de construction 3D en bois, qui saura intrinsèquement répondre aux nouvelles contraintes thermique et environnementales. Cette opération est particulièrement significative dans notre travail d'architecte ; elle nous a permis de concilier techniques traditionnelles de construction et industrialisation des systèmes, tout en tenant le coût et le délai de l'opération. Tout en conciliant l'architecture des volumes et des façades. Les façades sont habillées de bois des alpes, finition naturelle.

Catégorie Bâtiment / logement
Numéro de projet2764
Adresse du projet Lycée Pierre du Terrail 263 rue des Althaéas
38530 PONTCHARRA
Date de candidature13/10/2015

Bâtiment / logement

Détail projet

Année de livraison : 2014
Surface totale du bâtiment en m² : 1105
Coût total en € HT (hors foncier, hors VRD, hors honoraires) : 1340000
Volume lot bois n°1 - m³ : 164
Coût du lot bois n°1 - € HT : 795000

Structure bois du bâtiment

Structure verticale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Panneau ossature bois

Structure horizontale :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Solivage traditionnel

Charpente :

ProduitEssenceProvenances (lieu de croissance du bois)Traitements de préservationMarque et certification produit
Charpente bois lamellé-collé
Caisson de toiture

Revêtement bois extérieur

Revêtement bois ou dérivés :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinitionTraitements de préservation
Lame bois massif

Menuiserie intérieure et extérieure

Menuiserie extérieure :

ProduitEssenceProvenances (lieu de croissance du bois)Marque et certification produitFinition
Menuiserie mixte

Isolation des murs

Isolation intérieure des murs :

Produit
Laine de verre
Epaisseur (mm) Isolation intérieure des murs : 100

Isolation entre-montant des murs :

Produit
Laine de verre
Epaisseur (mm) Isolation entre-montant des murs : 145

Isolation extérieure des murs :

Produit
Laine de verre

Isolation de la toiture

Approche environnementale : Le choix du bois s'est imposéà nous comme la solution structurelle et architecturale pour répondre à la conception de bâtiment modulaire 3D, RT 2012 Nous avons utilisé le bois pour ses qualités esthétiques, thermiques, de durabilité et de conforts d'usages (confort acoustique, sentiment de chaleurs ...) La majorité des bois utilisés proviennent des forets des alpes, et sont traités par la filière bois locale. Les façades sont percées de larges fenêtres, qui, tout en respectant la RT, amène une réelle qualité d'éclairage naturel, et offre des vues agréable sur les jardins. Les ouvertures participent au confort de vie des utilisateurs. Cette conception, aux façades « très naturelles » nous permet une intégration douce dans le paysage du parc existant.

Descriptif technique : l'enjeu de construire des modules bois 3D impose des contraintes constructives nouvelles : - respect du gabarit routier pour réalisation du transport - calcul du poids et du volume des modules pour pose à la grue - choix du mode d'assemblage qui permette l'étanchéitéà l'air des parois lors de la pose, et qui permette la dépose pour le futur déplacement. - respect de l'enveloppe budgétaire du Maitre d'Ouvrage Les parois verticales sont composées de panneaux à ossature bois isolés en laine de verre, habillées en façade par un bardage bois naturel raboté 4 faces ; l'intérieur est complété par un isolant et un panneau de finition. Les planchers hauts et bas sont aussi composés de panneaux bois rempli d'isolant (laine de verre) et reçoivent une finition sol souple ou étanchéité selon la localisation.

Chauffage au Bois : non
Appareil de chauffage au bois : Autres,Poële/insert,Poêle bouilleur,Chaudière
Certifications, labels et marques bâtiment : Effinergie,Effinergie,BBC Effinergie rénovation
Données déclaratives

Acteurs du projet

Maître d'ouvrage (1)

Autres

CONSEIL REGIONAL AUVERGNE RHONE ALPES (69)

Etudes et ingénieries (4)

Maître d'œuvre - Architecte mandataire

ATELIER METIS (38)

Bureau d'études structure bois

SORAETEC (38) *

Bureau d'études thermique

BUREAU D'ETUDES MATTE (69)

Economiste

IDE DE PROJET (38)

Entreprises des lots bois (1)

Charpentier

CJ BOIS (38)




* : L'entreprise n'est plus active
